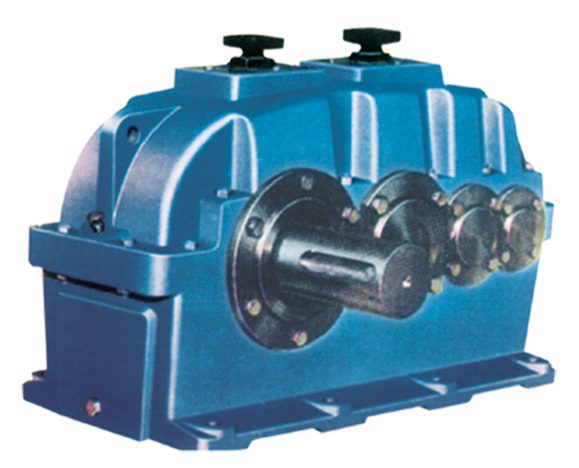

zsy硬齿面圆柱齿轮减速机

产品详情

1 概述

圆柱齿轮减速器（JB/T8853—2001）和圆锥圆柱齿轮减速器（JB/T9002-1999）是我公司硬齿面齿轮产品的两大系列，齿面用低碳合金钢淬硬、磨削成形，具有承载能力大、传动效率高、使用可靠、寿命长等优点。适用于冶金、矿山、运输、水泥、建筑、化工、纺织、轻工等行业。

工作条件应符合下列要求：

a) 输入轴高转速不大于1500 r/min 。

b) 齿轮传动圆周速度不大于20 m/s ；

c) 工作环境温度为-40 ～ +45℃。当工作环境温度低于0℃时，启动前润滑油须加热到0℃以上。当工作环境温度高于45℃时，须采取隔热和冷却措施。

2 技术参数

2.1型号

ZDY—单级传动圆柱齿轮减速器；

ZLY—二级传动圆柱齿轮减速器；

ZSY—三级传动圆柱齿轮减速器。

DBY（K）—二级传动硬齿面（空心轴式）圆锥圆柱齿轮减速器；

DCY（K）—三级传动硬齿面（空心轴式）圆锥圆柱齿轮减速器；

DBZ（K）—二级传动中硬齿面（空心轴式）圆锥圆柱齿轮减速器；

DCZ（K）—三级传动中硬齿面（空心轴式）圆锥圆柱齿轮减速器。

2.2中心距

单位：㎜

注：减速器的实际传动比与公称传动比的相对误差：

ZDY减速器不大于3％；

ZLY减速器不大于4％；

ZSY减速器不大于5％；

DBY、DBYK、DBZ、DBZK减速器不大于4％；

DCY、DCYK、DCZ、DCZK减速器不大于5％。

2.4 标记示例
